电磁和多物理场仿真软件 CST工作室套装

CST 是一种高性能 3D EM分析软件包，用于设计、分析和优化电磁 （EM）部件及系统。适用于整个 EM 范围内各类应用领域的电磁场解算器全部包含在 CST 的一个用户界面中。

解算器可以结合使用以执行混合仿真，使工程师可以更灵活地利用髙效、直接的方法，对包含多种部件的整个系统进行分析。与其他 SIMULIA 产品的协同设计允许将 EM 仿真集成到设计流程中，并从最早期阶段开始推动开发流程顺利进行。

EM 分析的常见目标包括天线及滤波器的性能和效率、电机和发电机中的电磁兼容性及干扰 （EMC/EM）、人体 EM 磁场暴露、机电效应，以及高功率设备的热效应。

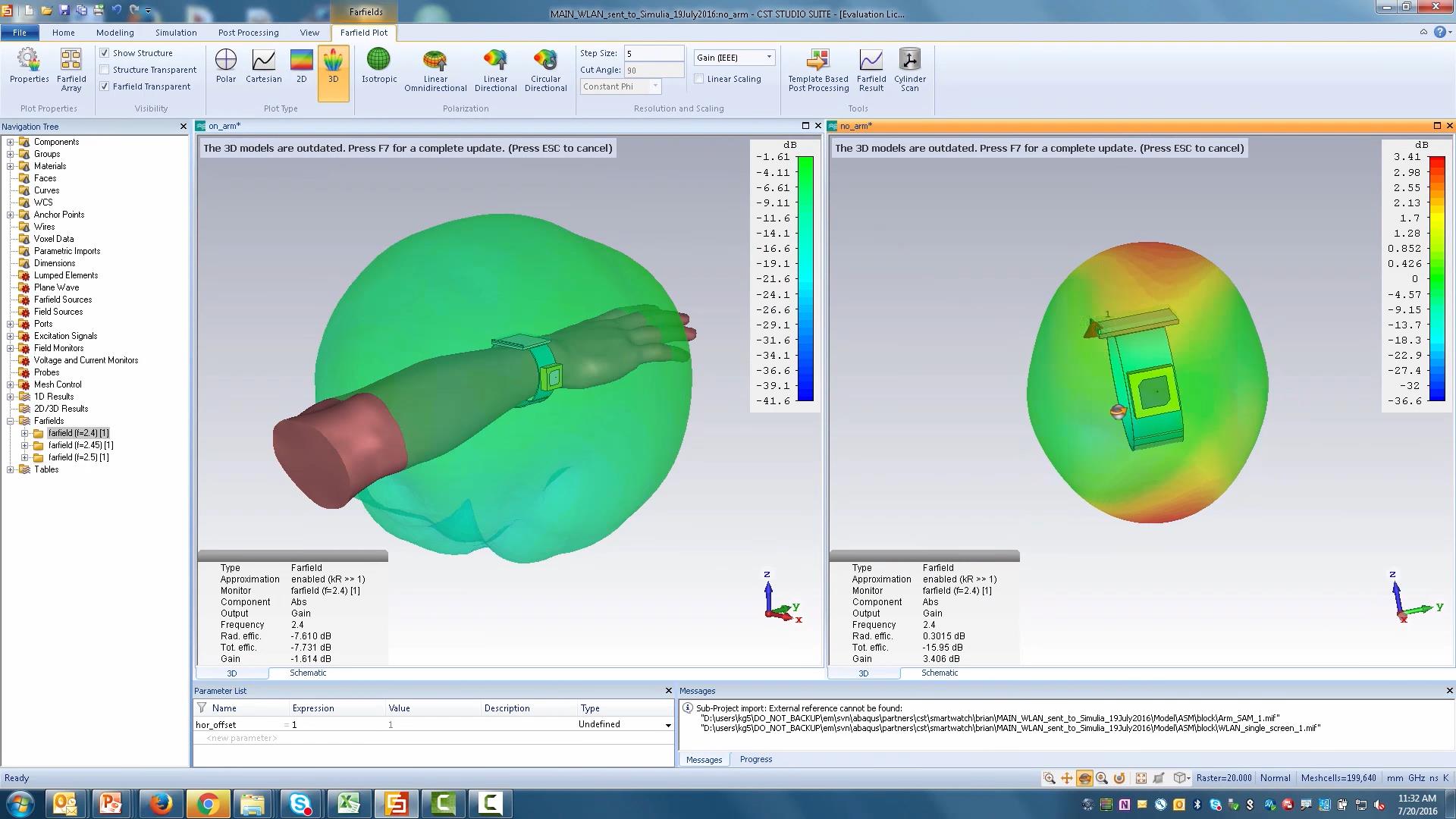

软件能力

CST 在全球范围内的领先科技及工程公司中得到普遍应用。它让您具备以下优势：

有利于将产品推向市场，同时还能缩短开发周期并降低成本。

仿真允许利用虚拟原型。

在设计流程早期优化设备性能并发现及解决潜在合规性问题、减少所需的物理原型数量。

并将测试失败及召回的风险降至蕞低。

电磁和多物理场仿真软件

应用领域

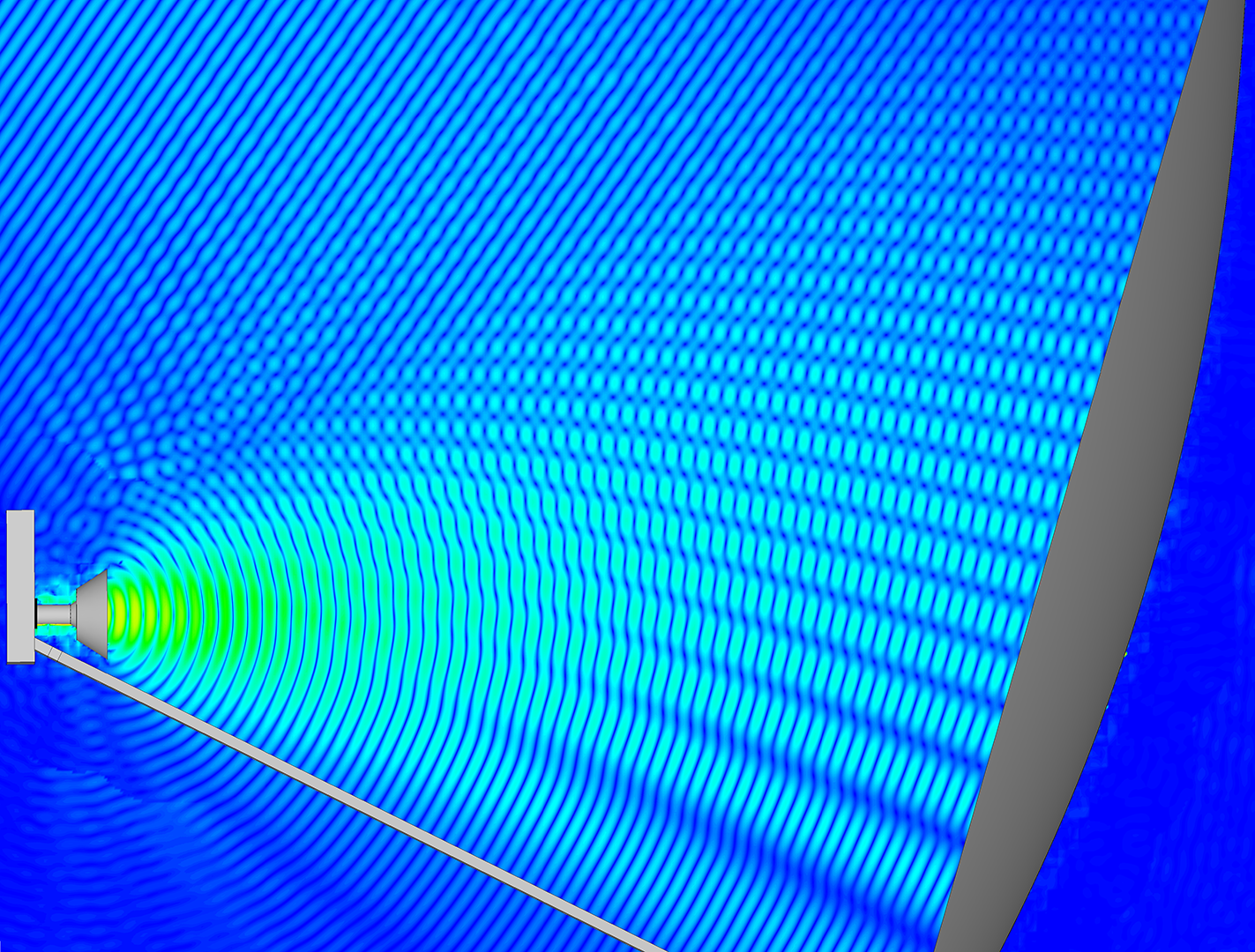

电磁仿真解算器

CST Studio Suite® 允许客户访问多种电磁 (EM) 仿真解算器，它们使用了有限元方法 (FEM)、有限积分技术 (FIT) 和传输线路矩阵方法 (TLM) 等方法。这些都是功能最强大的通用解算器，适用于执行高频仿真任务。具有以下求解器：

• 高频：Asymptotic、本征模式、Filter Designer 2D、Filter Designer 3D、Frequency Domain、积分方程、Multilayer、Time Domain。
• 低频：Electrostatic、Stationary Current、Magnetostatic、Low Frequency – Frequency Domain、Low Frequency – Time Domain。
• 多物理场：Multiphysics Solvers。
• 粒子：Particle-in-Cell、Particle Tracking、Wakefield。

多物理场仿真软件

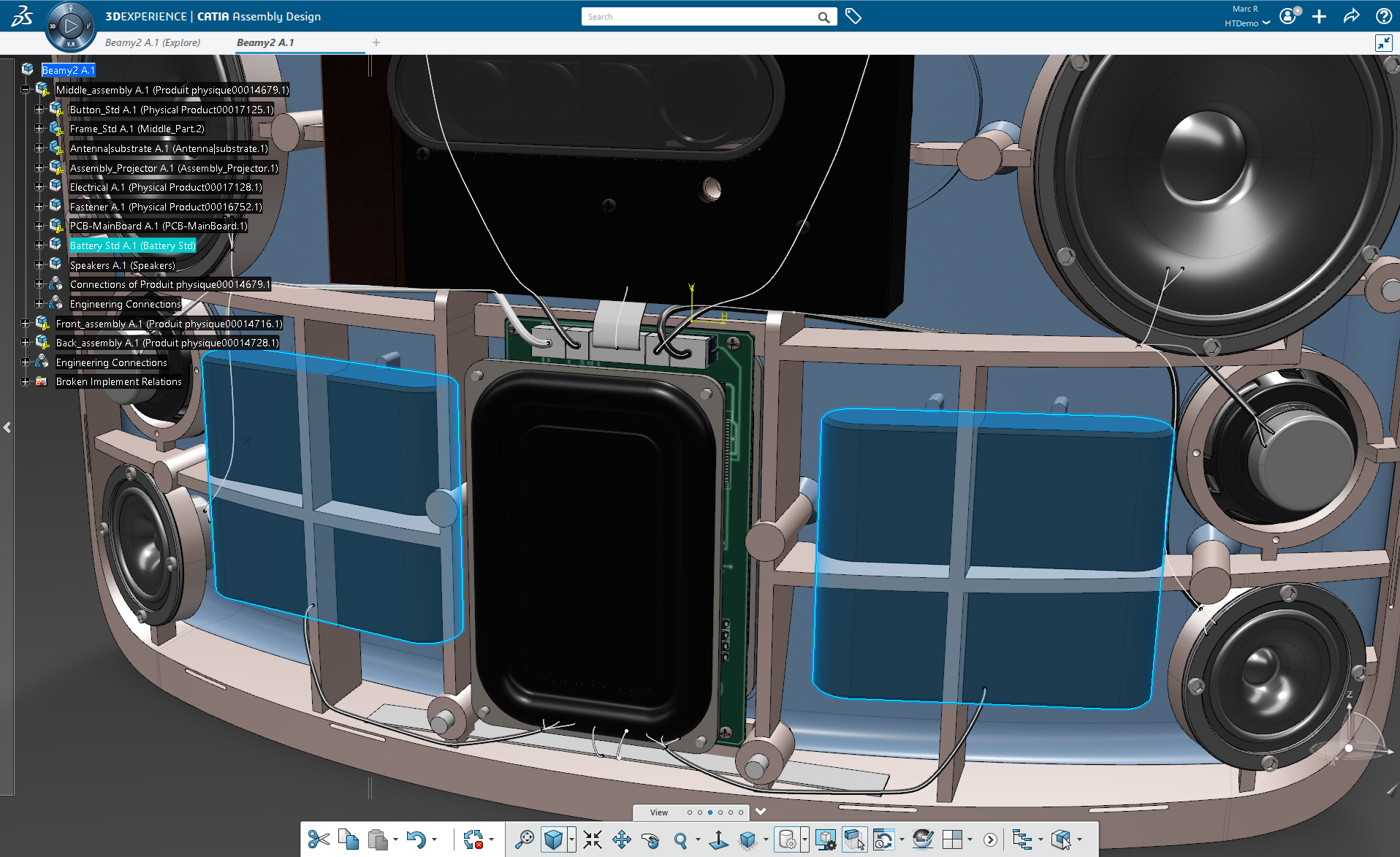

工作流程集成

CST 提供的出色工作流程集成提供了可靠的数据交换选项，有助于减轻设计工程师工作量：

• 其超凡的 CAD 和 EDA 数据导入功能，成熟的修复机制可恢复有缺陷或不合规数据的完整性。
• 可导入完全参数化的模型， CAD 与仿真之间双向链接，使设计变更可以立即反映在仿真模型中。
• 可将优化及参数设计算例的结果直接导入回主模型，改善工作流程集成，并减少设计优化所需的时间和工作量。

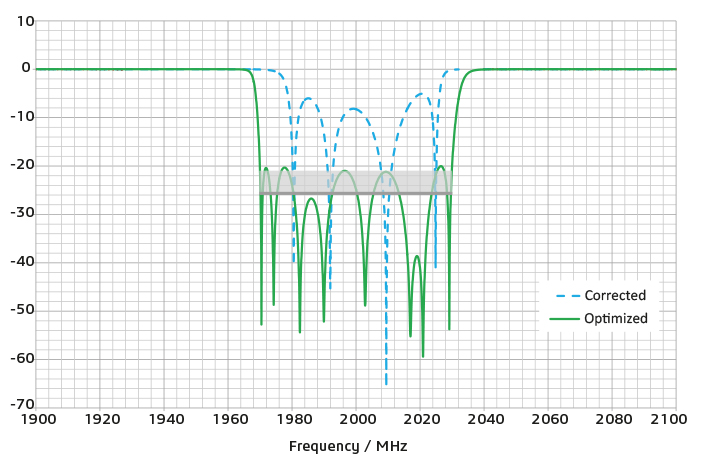

自动优化

CST Studio Suite® 为电磁系统和设备提供了自动优化例程：

• 可以对 CST Studio Suite 模型的几何尺寸、材料属性进行参数化，以研究设备在其属性发生改变时的行为。
• 查找蕞佳设计参数，以达到既定效果或实现某个目标；调整材料属性以适应测量的数据。
• 包含多种自动优化算法，既有本地算法也有全局算法。本地优化器提供了快速融合；全局优化器可以搜索整个有问题的空间，但一般需要执行更多计算。
• 对极其复杂的系统或存在大量变数的问题，可使用高性能计算技术；使用分布式计算来大幅提高全局优化器的性能。

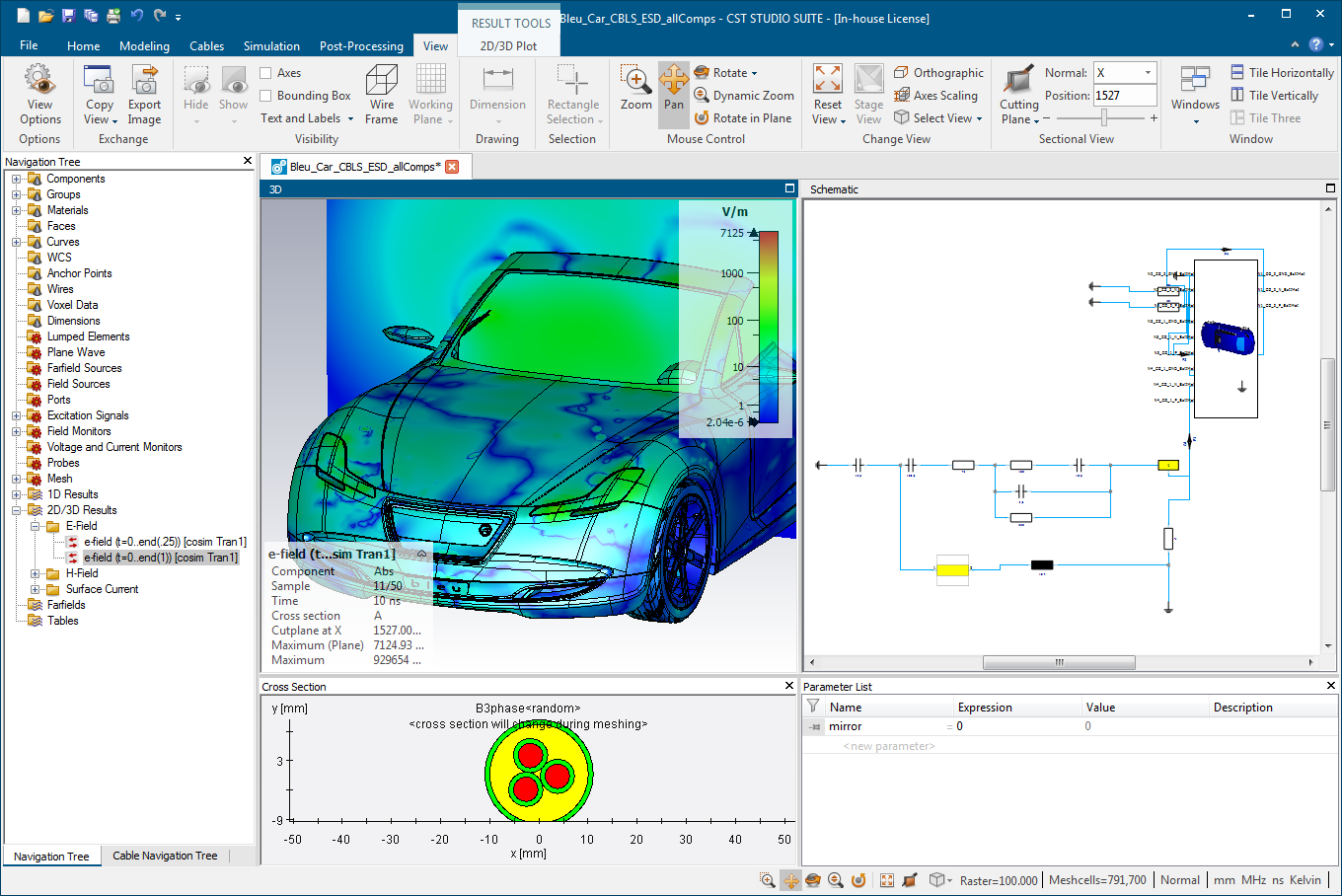

电磁系统建模

凭借 SAM，CST Studio Suite® 提供了一种可简化仿真项目管理的环境，允许使用图解式建模来直观地构建电磁 （EM）系统，并直接管理复杂仿真流程：

• SAM 框架可用于对整个设备进行分析和优化，包括多个单独的部件。
• SAM 可以帮助用户对同一个仿真项目内的不同解算器或模型配置的结果进行比较，并自动执行后处理。
• SAM 可以方便地设置一连串解算器运行，以用于混合和多物理仿真。
• 在准确地分析复杂模型时，这种不同仿真级别的组合有助于减少所需的计算工作量。

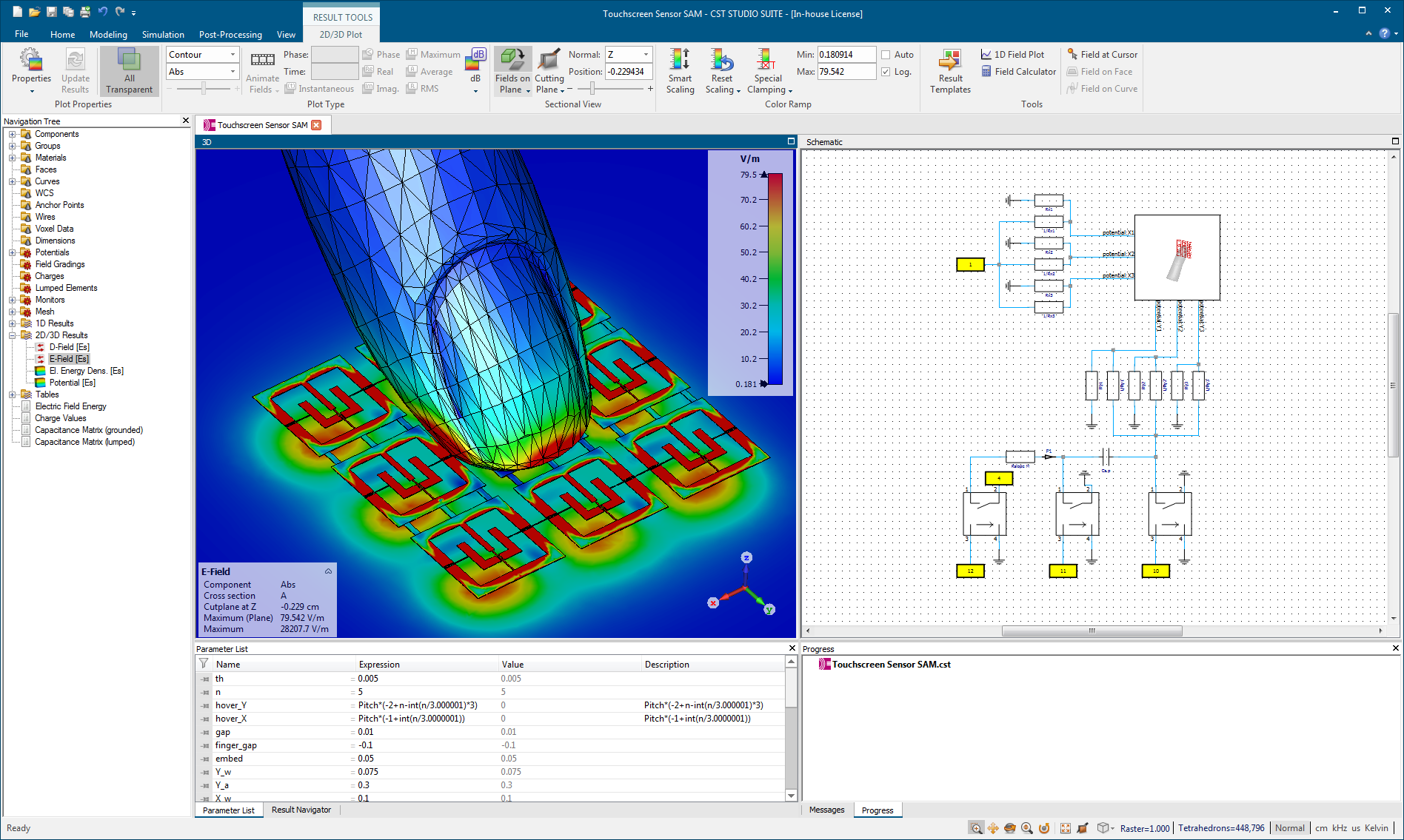

电磁设计环境

CST Studio Suite® 设计环境就是一个由所有模块共用的直观用户界面。它包含 3D 交互式建模工具、图解式布局工具、电磁解算器的预处理器、根据行业要求定制的后处理工具。还具有以下特点：

• 功能区式界面使用选项卡来显示在设置、执行和分析仿真时所需的全部工具和选项，根据其在工作流程中的位置进行分组。
• 上下文式选项卡意味着，在执行任务时蕞具相关性的选项只隔一键之遥。
• Project Wizard（项目向导）和 QuickStart Guide（快速入门指南）为新用户提供了指导，并且允许访问普遍的功能。
• 该界面的核心是 3D 交互式建模工具，使用了 ACIS 3D CAD 内核。允许在 CST Studio Suite 内部构建复杂模型，并使用简单方法进行参数式编辑。
